Novedades de ArcGIS Utility Network con la versión 2024 Network Management
31 de Mayo, 2024
Por jon de rose y Robert Krisher
La versión 2024 Network Management (ArcGIS Pro 3.3 y ArcGIS Enterprise 11.3) incluye nuevas e interesantes mejoras destinadas a permitirle maximizar su inversión con ArcGIS Utility Network . Esta versión también presenta Utility Network Versión 7 (UNv7), que ofrece nuevas funciones y mejoras valiosas, incluida la compatibilidad con ID de objetos de 64 bits y campos enteros grandes, la capacidad de realizar seguimientos direccionales utilizando la dirección digitalizada de la línea y más.
Entendemos que muchos de los que siguen el plan de lanzamiento de administración de red probablemente estén actualizando directamente desde una versión anterior. Como resultado, en este artículo también exploraremos algunas de las características y mejoras clave introducidas desde la versión anterior de Network Management (ArcGIS Pro 3.1/ArcGIS Enterprise 11.1).
Red de servicios públicos versión 7
Nuevo con ArcGIS Enterprise 11.3
- El panel anteriormente conocido como Ubicaciones de seguimiento
- Rendimiento y registro
- Devolver subredes sucias por una operación de validación
- Actualizaciones de seguimiento de aislamiento
Nuevo con ArcGIS Enterprise 11.2
Red de servicios públicos versión 7

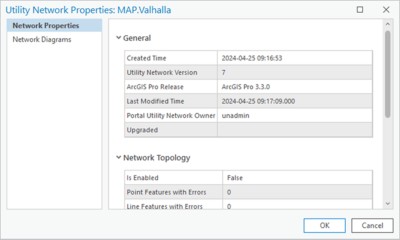

ArcGIS Pro 3.3 y ArcGIS Enterprise 11.3 presentan Utility Network Versión 7 (UNv7), que ofrece cambios de esquema para admitir nuevas funciones para flujos de trabajo de servicios públicos y telecomunicaciones.
Recuerde que las versiones de ArcGIS Pro y ArcGIS Enterprise determinan la versión del dataset de red de servicios que se crea o actualiza cuando se trabaja con una geodatabase corporativa. Como resultado, estas capacidades no están disponibles a través de los servicios de entidades hasta que la versión ArcGIS Enterprise 11.3 esté disponible. Hasta ese momento, puede comenzar a familiarizarse y crear prototipos de sus flujos de trabajo utilizando una red de servicios de la versión 7 en una geodatabase de archivos o móvil.
Al igual que con todas las versiones de redes de servicios, actualizar el conjunto de datos de la red de servicios no es un requisito a menos que desee aprovechar la nueva funcionalidad. Si bien muchas de las nuevas capacidades de esta versión requieren una red de servicios de la versión 7, aún puede beneficiarse de algunas mejoras realizadas en el marco de seguimiento y la experiencia de edición mientras utiliza cualquier versión de la red de servicios.
ID de objetos de 64 bits
Si bien los ID de objetos de 32 bits siguen siendo los predeterminados para las tablas y clases de entidad creadas en una geodatabase, los ID de objetos de 64 bits se crean para todas las clases de red y tablas del sistema a partir de UNv7 para modelar conjuntos de datos con más de 2,140 millones de entidades. Esta migración también se produce al actualizar a una red de servicios de la versión 7. Debido a este cambio de esquema, hay algunos elementos que se deben tener en cuenta antes de realizar la actualización:
- Primero, asegúrese de que la versión de la geodatabase corporativa esté actualizada a 11.2.0 o superior. 11.2.0 es la versión mínima de geodatabase corporativa para admitir ID de objeto de 64 bits y campos de números enteros grandes.
- Cree una copia de seguridad antes de actualizar. Comprenda que la migración a ID de objetos de 64 bits realizada con UNv7 no se puede deshacer y el conjunto de datos ya no se puede utilizar con versiones anteriores de ArcGIS Pro.
- Es importante tener en cuenta que no puede actualizar a UNv7 cuando el seguimiento de réplicas está habilitado en cualquiera de las clases de red de servicios. El seguimiento de réplicas se puede volver a habilitar después de la actualización si necesita configurar sus datos para ciertos flujos de trabajo de sincronización de servicios de funciones o para su uso en colaboración distribuida.
- Finalmente, debido a los cambios de esquema realizados para admitir el ID de objeto de 64 bits, que implica eliminar y volver a crear índices para todas las tablas de la red de servicios, comprenda que el proceso de actualización puede tardar más que el experimentado con actualizaciones anteriores.
Para revisar los otros cambios de esquema realizados con UNv7, consulte el Historial de actualización de la red de servicios públicos .
Soporte de números enteros grandes
Además de los campos de ID de objeto de 64 bits, UNv7 también admite campos de números enteros grandes y su uso con atributos de red . Los atributos de red de enteros grandes son beneficiosos cuando se trabaja con valores grandes que exceden los admitidos por enteros largos en un seguimiento, o para generar resúmenes en la clase de entidad SubnetLine. Si bien no es posible migrar campos existentes a un campo de número entero grande, puede aprovecharlos mediante la creación de un nuevo campo seguido de un cálculo de campo para copiar cualquier valor existente.
Utilice dirección digitalizada

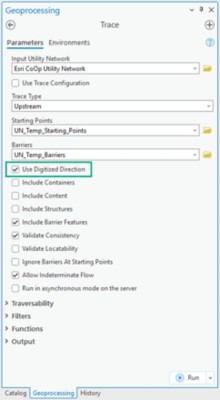

Las herramientas Seguimiento y Agregar configuración de seguimiento ahora admiten la capacidad de configurar un seguimiento direccional utilizando la dirección digitalizada de la línea en un conjunto de datos UNv7. Un nuevo parámetro, Usar dirección digitalizada , está disponible al realizar seguimientos ascendentes o descendentes en su red.
Esta característica es beneficiosa si utiliza un modelo que se basa en la dirección digitalizada de las líneas para determinar la dirección en la que fluyen los recursos. Esto no debe usarse si actualmente está modelando flujo usando controladores de subred.
Al actualizar a UNv7, se agrega un nuevo campo FLOWDIRECTION a cada clase de objeto de línea y borde, y al atributo de red de dirección de flujo se le asigna un valor predeterminado de "Con dirección digitalizada". De forma predeterminada, la dirección del flujo se basa en la dirección digitalizada de la línea y el ID global Desde y Hasta para los objetos de borde en la tabla Asociaciones. Cuando se trabaja con una geodatabase corporativa, esto también requiere la capacidad de soporte de FlowDirections introducida con ArcGIS Enterprise 11.3.
Nuevo con ArcGIS Pro 3.3
Pasemos ahora a la funcionalidad introducida con ArcGIS Pro 3.3 que se puede utilizar con todas las versiones de la red de servicios.
Reconstruir la topología de la red

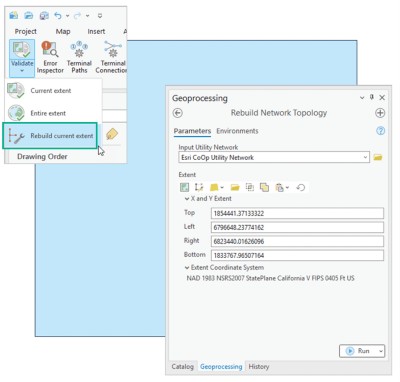

Una nueva herramienta de geoprocesamiento Reconstruir topología de red y el comando Reconstruir extensión actual ahora están disponibles para su uso con todas las versiones de redes de servicios alojadas en ArcGIS Enterprise 10.9 o posterior.
Estas herramientas le permiten reconstruir la topología de la red dentro de una extensión determinada y son particularmente útiles para abordar problemas que surgen durante la validación de áreas específicas de la red de servicios públicos. La operación de reconstrucción reconstruye una extensión determinada de la topología de la red, ignorando las áreas sucias y reconstruye todas las entidades en la extensión especificada. Si bien la herramienta de geoprocesamiento y el comando Reconstruir extensión actual realizan la misma operación, la herramienta de geoprocesamiento realiza la operación de forma asincrónica, lo que puede ser más adecuado para operaciones ejecutadas a pequeñas escalas o en una gran cantidad de entidades.
Sintetizar geometrías

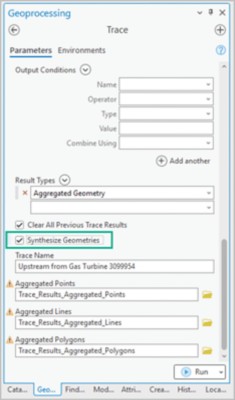

Un nuevo parámetro Sintetizar geometrías está disponible en la sección Salida de las herramientas Trazar y Agregar configuración de seguimiento cuando se utiliza el tipo de resultado Geometría agregada. Habilitar este parámetro le permite inferir y crear (sintetizar) geometrías para asociaciones y objetos de borde atravesados durante un trazado en el resultado.
Esta funcionalidad amplía las capacidades de la geometría agregada para visualizar la ruta de un seguimiento a través de asociaciones y objetos de borde y puede ser una herramienta valiosa para comprender la conectividad y las relaciones dentro de su red de servicios públicos, especialmente en los casos en que los seguimientos se ejecutan contra objetos predominantemente no espaciales. Al igual que con todos los resultados de geometría agregados, el uso de atributos de red prorrateables le permite devolver resultados de entidades parciales según la ubicación de las barreras.
La geometría se puede sintetizar de dos maneras: utilizando la geometría del contenedor espacial de un objeto de borde, o entre los puntos finales de un objeto de borde o una asociación.
Cuando un objeto de borde está contenido en una línea, la geometría se infiere del contenedor espacial, lo que proporciona una representación clara de la ubicación del objeto. En los casos en que un objeto de borde no tiene contención espacial, la geometría se sintetiza entre sus puntos finales utilizando una línea recta, que también es el método utilizado para sintetizar la geometría de asociación.
Es importante tener en cuenta que , si bien el parámetro Synthesize Geometries no requiere UNv7, se requiere la capacidad Trace SynthesizeGeometries introducida con ArcGIS Enterprise 11.3 cuando se trabaja con una geodatabase corporativa.
Tablas de grupos de subtipos
Las capas de grupos de subtipos siempre han sido una capacidad importante que los clientes de redes de servicios públicos utilizan para organizar sus datos. Con ArcGIS Pro 3.3 esta capacidad se ha ampliado para trabajar con tablas. Esto significa que ahora puede crear una capa compuesta para agrupar objetos no espaciales por subtipo. Al agrupar estos objetos, puede administrarlos e interactuar con ellos de manera más granular que antes.
chip rápido
ArcGIS Pro 3.3 introduce una mejora para ajustar al editar. Snap Chip mejora la experiencia del usuario al editar funciones en un área de mapa congestionada para permitir un control más preciso sobre qué funciones están conectadas. Esto es de interés para quienes trabajan con la red de servicios públicos, ya que les permite asignar conexiones de terminales sobre la marcha al conectar una línea a un dispositivo terminal.
Si bien el panel Modificar conexiones de terminales sigue siendo el método predeterminado para establecer la conectividad del borde de unión, el chip instantáneo ofrece una experiencia optimizada para algunos flujos de trabajo.
Nuevo con ArcGIS Enterprise 11.3
Gran parte de la funcionalidad introducida con ArcGIS Pro 3.3 en la versión 2024 Network Management se basa en la versión complementaria de ArcGIS Enterprise 11.3 cuando se trabaja en una implementación empresarial. Para aprovechar al máximo las mejoras de esta versión en una implementación empresarial, es esencial trabajar con ArcGIS Pro 3.3 y ArcGIS Enterprise 11.3, ya que las capacidades del lado del servidor introducidas con ArcGIS Enterprise 11.3 permiten la creación de un UNv7 para admitir varias otras mejoras.
Publicación parcial por selección
Una capacidad que se introduce específicamente con ArcGIS Enterprise 11.3 es la compatibilidad con la publicación parcial de un conjunto de selección que incluye entidades de red de servicios. Si bien la capacidad de publicar un subconjunto de ediciones en la versión predeterminada se admite desde ArcGIS Enterprise 10.9, ahora puede incluir una selección de entidades de red de servicios en el parámetro de filas de la operación Publicar .
Nuevo con ArcGIS Pro 3.2
Como prometimos, si se perdió la nueva funcionalidad introducida en la versión anterior, aquí lo tenemos cubierto.
El panel anteriormente conocido como Ubicaciones de seguimiento

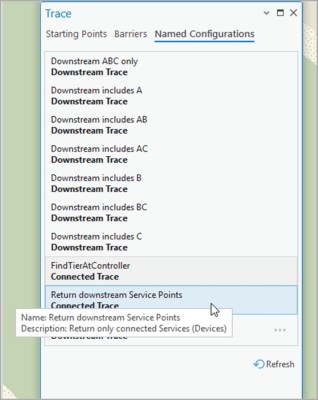

En ArcGIS Pro 3.2, el panel Ubicaciones de seguimiento recibió un lavado de cara y pasó a llamarse panel Seguimiento. ¿Por qué? Porque este panel ahora le permite hacer mucho más que colocar barreras y puntos de inicio del trazado. El panel Seguimiento ahora proporciona una ubicación centralizada para realizar seguimientos en su red de servicios cuando se trabaja con configuraciones de seguimiento con nombre .
Si bien esto ofrece una experiencia similar a cargar una configuración de seguimiento con nombre en la herramienta de geoprocesamiento Seguimiento, la pestaña Configuraciones con nombre en el panel Seguimiento proporciona el beneficio adicional de omitir el marco de geoprocesamiento, lo que puede mejorar el rendimiento al ejecutar seguimientos.
Rendimiento y registro

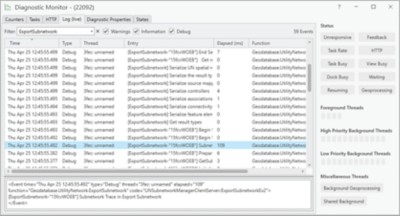

La versión ArcGIS Pro 3.2 también introdujo varias mejoras de rendimiento y registro para flujos de trabajo de seguimiento, validación y administración de subredes. En el frente del registro, ampliamos específicamente la información presentada dentro del Monitor de diagnóstico para cubrir flujos de trabajo adicionales, como la exportación de subredes, e incluir información adicional sobre los gastos generales asociados con REST y el marco de geoprocesamiento.
Devolver subredes sucias por una operación de validación

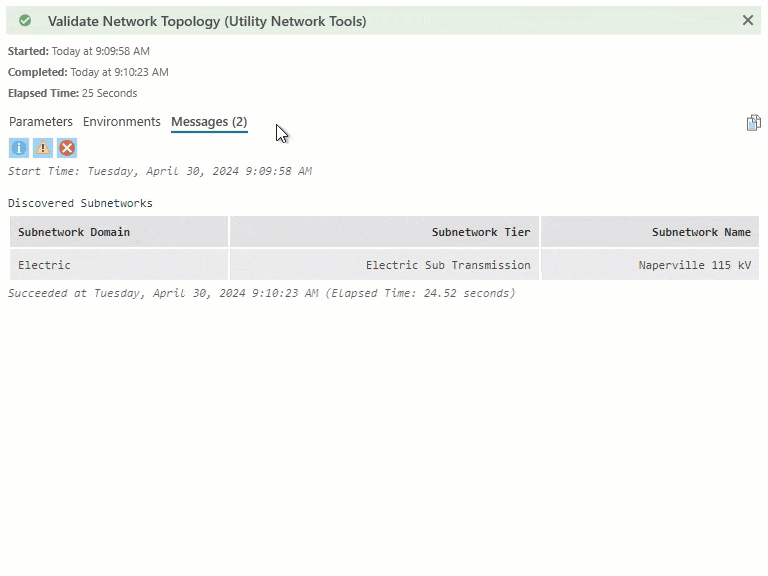

Después de las actualizaciones anteriores realizadas en la operación validar Topología de red en la API REST con ArcGIS Enterprise 11.1 para informar las subredes descubiertas, la herramienta Validar topología de red se actualizó en ArcGIS Pro 3.2 para devolver el nombre de la subred, la red de dominio y el nivel de cualquier subred marcada como sucia. por la operación.
El JSON se presenta en la pestaña Parámetros de la herramienta , mientras que la pestaña Mensajes presenta esta información en formato tabular.
Actualizaciones de seguimiento de aislamiento

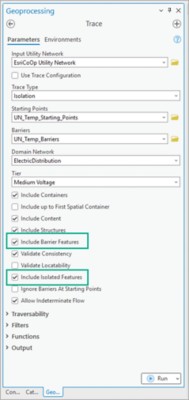

Al realizar un seguimiento de aislamiento con el parámetro Incluir entidades aisladas marcado, el parámetro Incluir entidades de barrera ahora está disponible y habilitado de forma predeterminada. Esto le permite incluir o excluir las entidades de barrera aislante en el resultado del seguimiento.
Nuevo con ArcGIS Enterprise 11.2
Extensión de tipo de usuario de edición avanzada
A partir de ArcGIS Enterprise 11.2, ArcGIS Utility Network tiene licencia mediante la extensión de tipo de usuario de Edición avanzada de ArcGIS.
El beneficio más significativo de este cambio es que a partir de ArcGIS Enterprise 11.2 y posteriores, todas las aplicaciones cliente que realicen seguimiento mediante una red de servicios o una red de seguimiento ya no requerirán una extensión de tipo de usuario.
La extensión de tipo de usuario de Edición avanzada de ArcGIS permite capacidades avanzadas de edición y geodatabase en ArcGIS Enterprise. Esta nueva extensión de tipo de usuario agiliza la concesión de licencias, colocando tres extensiones de tipo de usuario de ArcGIS Enterprise existentes (ArcGIS Utility Network, ArcGIS Trace Network y ArcGIS Parcel Fabric) en un solo paquete. Esta licencia también permitirá capacidades avanzadas de edición y geodatabase a medida que lleguen a aplicaciones web y de dispositivos nativos.
Esto se incluye en los tipos de usuario GIS Professional Standard y GIS Professional Advanced y se puede asignar como una licencia complementaria a miembros con los tipos de usuario Editor, Mobile Worker, Creator y GIS Professional Basic.
Para obtener más información, consulte este artículo Presentación de la extensión de tipo de usuario de Edición avanzada de ArcGIS .
Aprende más
Esperamos que los detalles descritos en las secciones anteriores hayan proporcionado algo de reflexión sobre cómo pueden mejorar el uso de la red de servicios públicos por parte de su organización. Si desea profundizar y obtener más información, revise la documentación de ayuda para obtener más información sobre los aspectos más destacados cubiertos en este artículo.
¿Tiene preguntas sobre la funcionalidad actual o futura de la red de servicios públicos? Visite el sitio de la comunidad de ArcGIS Utility Network para discutirlas con otros profesionales con ideas afines.
Si desea obtener aún más información sobre la red de servicios, consulte las distintas rutas de aprendizaje disponibles para la red de servicios de ArcGIS en learn.arcgis.com:
