Novedades de ArcGIS Indoors (Diciembre 2024)
Diciembre, 2024
Por Gaurav Jobanputra y Sophie Frank
ArcGIS Indoors constituye la base de un sistema de información geográfica para interiores (GIS para interiores) que mejora la gestión de activos y espacios, la seguridad y la experiencia de los ocupantes y visitantes de los edificios. Esta versión incorpora compatibilidad con imágenes de 360 grados en ArcGIS Enterprise, creación de nubes de puntos a planos de planta, una aplicación móvil de Indoors rediseñada y mucho más.
Actualizaciones de noviembre de ArcGIS Indoors para ArcGIS Enterprise 11.4 y ArcGIS Online (24R03)
Las aplicaciones de ArcGIS Indoors se han actualizado para incluir una forma inmersiva de visualizar espacios y planificar las asignaciones de espacios.
Planificación del espacio de la unidad de negocio
Las organizaciones se componen de diferentes unidades de negocio. Algunos ejemplos de unidades de negocio incluyen la Escuela de Ingeniería o la Escuela de Artes en una universidad para la educación superior, Administración o Contabilidad en las oficinas gubernamentales estatales y locales, Pediatría o Cardiología en un hospital y Ventas, Marketing o Recursos Humanos en un campus corporativo.
El uso del espacio varía entre las distintas unidades de negocio de una organización y cambia constantemente en función del aumento o la disminución de las necesidades. Por ejemplo, el departamento de ventas puede necesitar menos espacios de oficina individuales debido a los frecuentes viajes de los empleados. Por otro lado, el departamento de recursos humanos, donde es necesaria una mayor colaboración en persona, necesita estar ubicado en el mismo lugar y tener espacios designados.

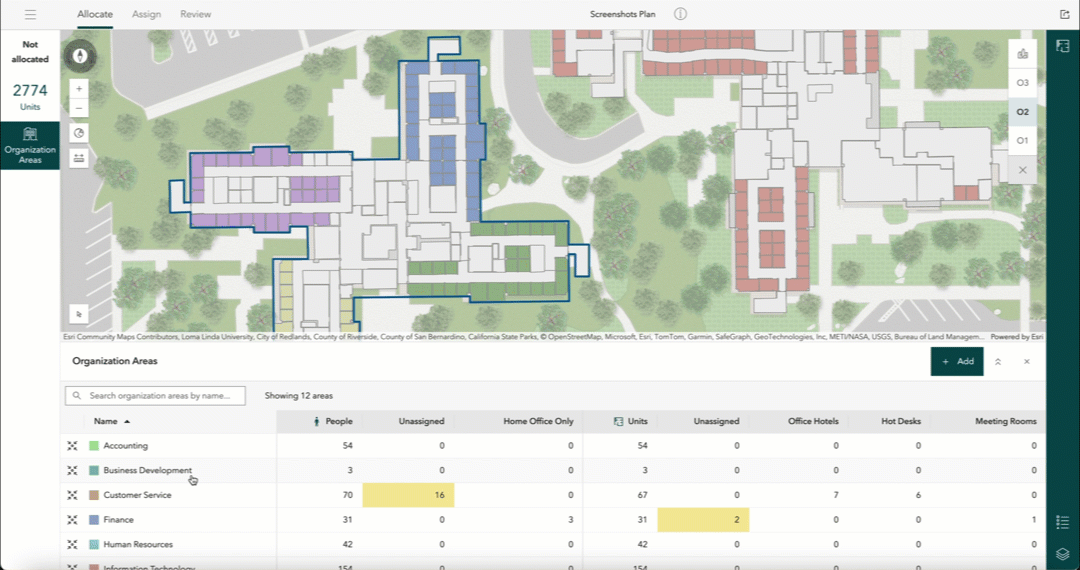

En esta versión, se han introducido áreas de organización en ArcGIS Indoors Space Planner. Las áreas de organización se pueden utilizar para planificar y revisar las asignaciones de espacio a varias unidades de negocio y facilitar aún más la planificación del área de trabajo al brindar a los planificadores de espacios una idea de qué unidades están disponibles para la asignación. De esta manera, las organizaciones pueden planificar una distribución eficaz de los espacios disponibles en las diferentes unidades de negocio, consolidar el uso del espacio para un uso eficiente, garantizar que las unidades de negocio estén ubicadas alrededor del tipo de espacios, como laboratorios o salas de conferencias, que necesitan para operar de manera eficaz y, en última instancia, ayudar con el ahorro de costos generales.
La tabla de áreas de la organización ofrece una vista completa de las asignaciones de espacio en las distintas unidades de negocio, a la vez que proporciona más detalles relacionados con las personas y las unidades asignadas a las áreas individuales. El tema del mapa se ha actualizado para reflejar las diferentes asignaciones de espacio. Las herramientas Crear base de datos de Indoors y Actualizar base de datos de Indoors se han actualizado para incluir las actualizaciones del modelo de información necesarias para crear y gestionar áreas de la organización. Se pueden crear áreas de la organización para cada valor único especificado en el campo ORG_LEVEL_1 de la capa Ocupantes, que está destinada a almacenar las unidades de negocio de la organización.
ArcGIS Indoors para ArcGIS Enterprise 11.4
Fotografías inmersivas de 360 grados
La compatibilidad con fotos de 360 grados ya se lanzó en la versión anterior de ArcGIS Online (24R02) y ahora también está disponible en ArcGIS Enterprise 11.4.
Hoy en día, se utilizan dispositivos de captura de la realidad portátiles y fáciles de usar para escanear el interior de los edificios. Estos dispositivos están equipados con sensores para escaneo LiDAR y cámaras que capturan fotografías de 360 grados.

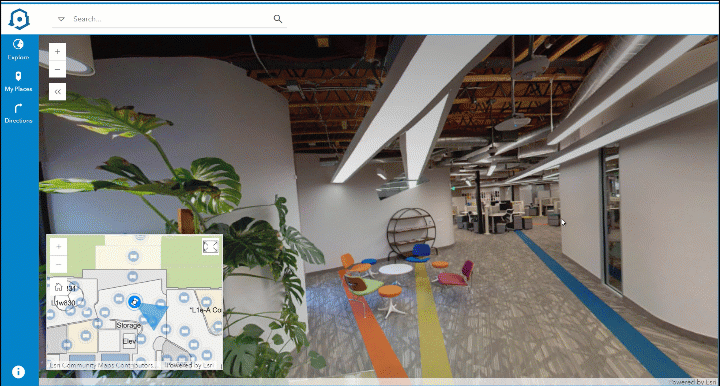

La herramienta Importar imágenes de interiores permite incluir estas fotos en los mapas de interiores y visualizarlas mediante la aplicación web Indoors Viewer. Estas fotos ofrecen una vista más completa del espacio interior y pueden resultar muy útiles en diversas situaciones.
Por ejemplo,
un trabajador móvil que necesita completar una orden de trabajo en un espacio cerrado puede comprender mejor el espacio interior y sus alrededores para tomar decisiones informadas antes de dirigirse al lugar. Los empleados remotos que planean visitar la oficina pueden familiarizarse mejor con las distintas ubicaciones, incluidos los hoteles de oficina reservados y las salas de reuniones que planean visitar, antes de viajar al lugar.
ArcGIS Indoors Pro 3.4
La última versión de ArcGIS Indoors Pro incluye nuevas herramientas y mejoras para crear datos de interiores, incluidos planos de planta y redes enrutables, así como nuevas capacidades para los flujos de trabajo existentes que los simplifican y aumentan la productividad.
Crear planos de planta a partir de nubes de puntos
Muchos edificios no cuentan con archivos CAD o BIM de construcción o, si los tienen, suelen estar desactualizados. Una alternativa es escanear los interiores de los edificios con dispositivos portátiles de captura de la realidad, que permiten el escaneo Lidar y la captura de fotografías de 360 grados.

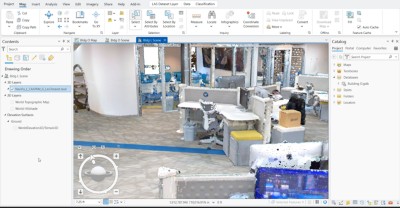

Una vez que haya procesado sus escaneos en el software del proveedor de captura de realidad, puede exportar nubes de puntos como archivos .LAS y usar una nueva herramienta, Generar plano de planta a partir de nube de puntos, y generar polilíneas basadas en la nube de puntos.

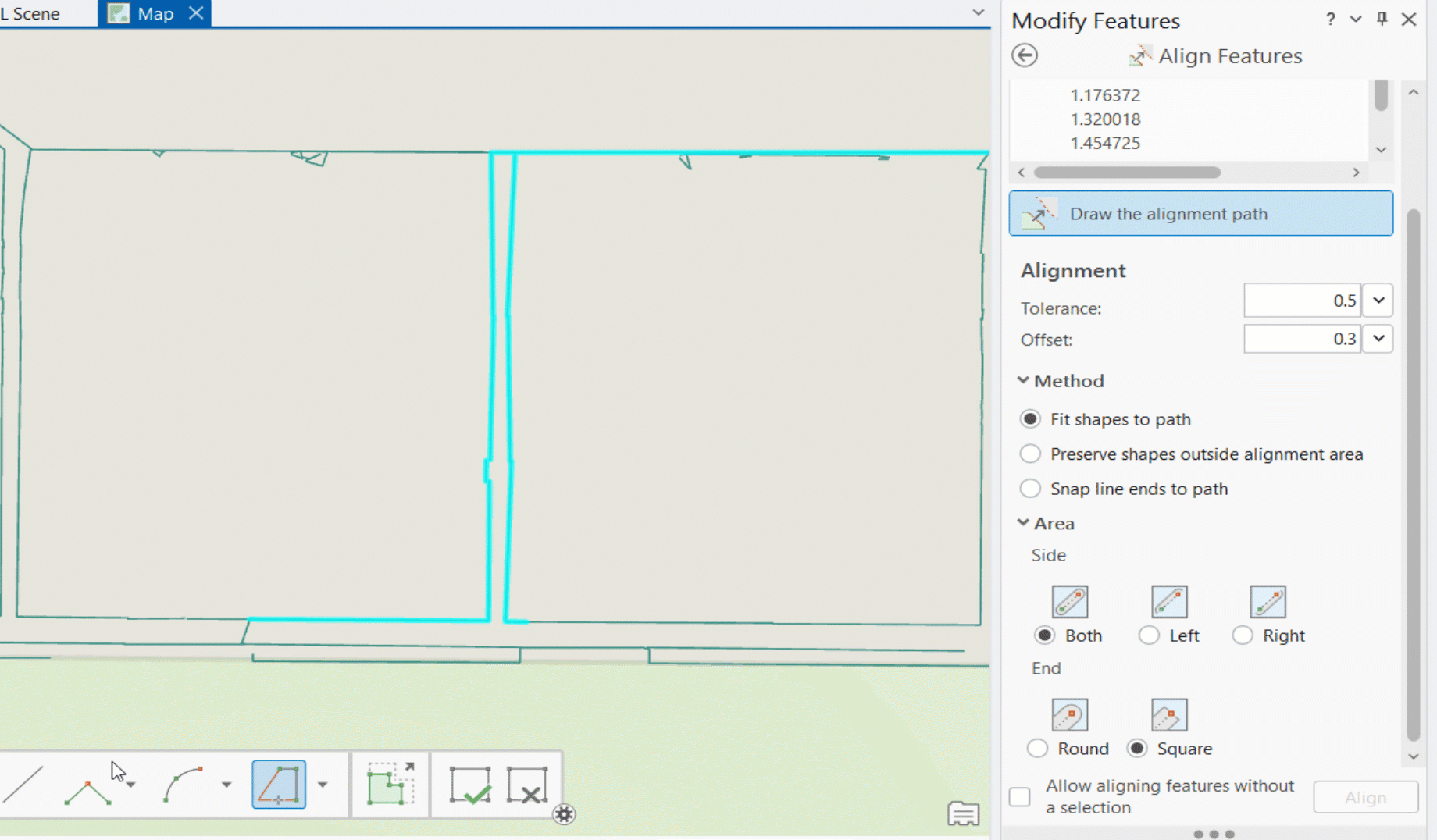

Una vez creadas las polilíneas, puede utilizar herramientas de edición en ArcGIS Pro para limpiar las líneas, como tener en cuenta las brechas de datos, enderezar aún más las líneas o eliminar elementos no deseados, como muebles o reflejos. En la última versión, este flujo de trabajo se ha mejorado al mejorar la herramienta Alinear para brindar una opción para alinear polilíneas paralelas en función de un desplazamiento, como dos lados de una pared.
Después de garantizar que las polilíneas representan el plano del piso de una manera aceptable, se puede utilizar la herramienta Importar características al conjunto de datos de interiores para tomar esas polilíneas y crear instalaciones, niveles, unidades y, opcionalmente, detalles en un espacio de trabajo de interiores.
Nuevo enfoque de generación de rutas para redes enrutables en interiores

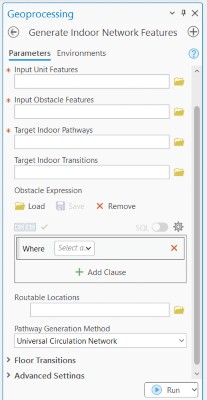

Dado que los espacios interiores no son uniformes (algunos pueden tener orientaciones diferentes para cada ala, muchos pasillos curvos o tener todos ángulos de 90 grados), es posible que no todos los edificios requieran el mismo tipo de generación de caminos. Ahora está disponible una nueva herramienta, Generar características de caminos interiores, que ofrece una nueva opción para crear caminos utilizando un algoritmo de caminata más natural, además de reducir el flujo de trabajo para crear caminos horizontales y transiciones verticales entre pisos en una sola ejecución de la herramienta.
Creación de funciones teniendo en cuenta el piso

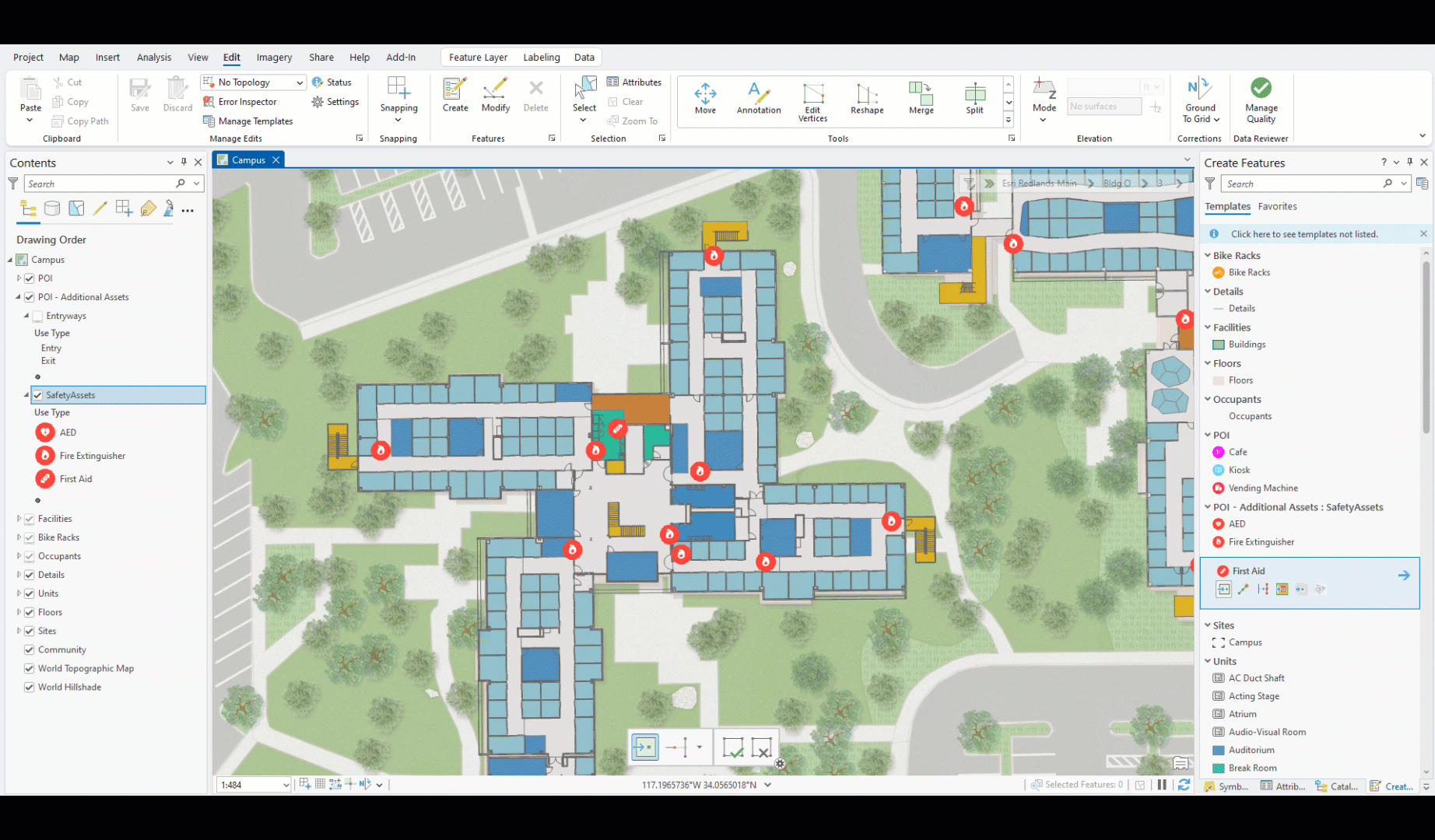

Algunos flujos de trabajo pueden requerir la creación de nuevas unidades, detalles u otras características que tengan en cuenta el piso, como activos o puntos de interés. En la última versión, cuando crea características en una capa que tenga en cuenta el piso con la herramienta Crear, los campos importantes de Indoors se completarán automáticamente, incluido el ID de nivel y el valor z (que se completan en función de la geometría de la característica y el nivel filtrado en el mapa), así como el área bruta para las unidades y un ID generado para las unidades y los detalles (si no se proporciona un valor personalizado).
Soporte para elevación absoluta desde BIM

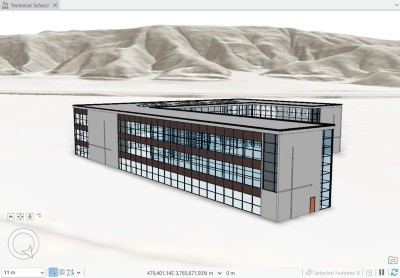

Históricamente, las características de un espacio de trabajo de Indoors se han creado para establecer artificialmente el valor z de la planta baja en 0. Esto proporciona una solución sencilla para mapas y aplicaciones que tienen en cuenta los pisos y que se centran en visualizaciones 2D o escenas 3D simples basadas en extrusión. Debido a que la gestión de instalaciones está implementando cada vez más soluciones 3D y los modelos de Indoors se construyen a partir de modelos BIM sólidos, ArcGIS Indoors ahora admite la importación de modelos BIM en la elevación absoluta definida en el modelo y mediante georreferenciación.
Las herramientas Importar BIM a conjunto de datos de interiores e Importar IFC a conjunto de datos de interiores incluyen una opción para respetar la elevación absoluta al importar características. Esto simplifica el flujo de trabajo para integrar datos BIM adicionales en mapas y escenas que tienen en cuenta los pisos (como incorporar puntos de interés o muebles). Además, abre la opción de compartir escenas que tienen en cuenta los pisos con una capa de elevación, para representar mejor el contexto de un edificio (como laderas, montañas o valles) para usar en Indoor Viewer u otras aplicaciones personalizadas. La última versión de ArcGIS Online incluye compatibilidad en Indoor Viewer con escenas basadas en la elevación absoluta. Se planea que esta característica esté disponible en ArcGIS Enterprise con la versión del segundo trimestre de 2025 (11.5).
Mejoras CAD y BIM para la productividad
La última versión de ArcGIS Pro incluye las siguientes capacidades para importar CAD y BIM para ayudar a agilizar los flujos de trabajo y reducir los requisitos de posprocesamiento:
- En ArcGIS Pro 3.4, las herramientas Importar BIM a dataset de interiores e Importar IFC a dataset de interiores crean automáticamente unidades para escaleras si aún no están modeladas y las incluyen en el límite de nivel, lo que minimiza el trabajo de posprocesamiento necesario antes de construir una red enrutable.
- La herramienta Importar CAD a conjunto de datos de interiores ahora crea un archivo de configuración que conserva las asignaciones CAD para geometría y atribución, así como cualquier configuración avanzada, como el ancho mínimo de la unidad o la tolerancia de espacio. Al ejecutar la herramienta con archivos CAD posteriores, puede proporcionar el archivo de configuración y omitir la reasignación manual del resto de los parámetros. Esto es ideal para organizaciones que mantienen una organización de capas CAD consistente en todos sus planos de planta, además de admitir flujos de trabajo de actualización después de que se haya modificado un archivo CAD.
- Algunos sistemas de gestión de activos de terceros utilizan el identificador CAD de espacios como clave para mapear la información de los activos. La herramienta Importar CAD a conjunto de datos de interiores ahora admite la asignación del identificador CAD como atributo a unidades que se modelan como polilíneas cerradas en CAD para facilitar la integración con sistemas de gestión de activos.
